Kunden Checkliste für Anfragen und Aufträge

Um Ihnen ein schnelles und transparentes Angebot unterbreiten zu können, haben wir Ihnen in vier einfachen Punkte aufgelistet, welche erforderlichen Bestückungsdaten wir für eine optimale Angebots- und Anfragenabwicklung benötigen. Sollten Sie weitere Fragen haben, stehen wir Ihnen selbstverständlich zur Verfügung.

Die Dokumentation, bereitgestellt durch den Auftraggeber, sollte folgendes beinhalten:

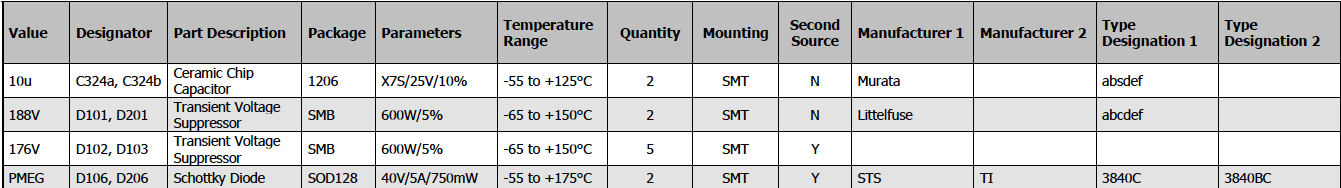

a) Eine komplette Stückliste:

  • Für spezielle Bauteile, geben Sie bitte den Typ aus dem Hersteller- oder Lieferantenkatalog an
  • Sollten Bauteile entsprechend vorbereitet (z.B. programmiert) werden müssen, sind diese Information im Voraus, bei Angebotsanfrage mitzuteilen
  • Der Auftraggeber verpflichtet sich zur Bereitstellung aller wichtigen, zur Bestellung nötigen Parameter der Bauelemente
  • Format: .xls; .xlsx

b) Alle nötigen und verfügbaren Montagezeichnungen (aller Produktionsebenen), sollten folgende Elemente beinhalten:

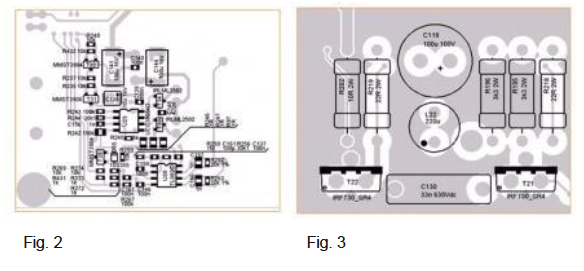

  • Zeichnung aller sichtbaren SMD Elemente der Ober- u. Unterseite der Platine (Fig. 2)
  • Zeichnung, aller sichtbaren THT Elemente der Ober- u. Unterseite der Platine (Fig. 3).
  • Spezielle Angaben und Anforderungen zur Bestückung (z.B. kleben, Befestigung mit entsprechendem Abstand, spezielle Crimpung usw.)
  • Zeichnung muss mechanische Tätigkeiten (verschrauben, Montage im Gehäuse) darstellen
  • Polaritäten müssen auf den Zeichnungen dargestellt sein
  • Gültige Formate: .pdf

c) Dokumentation zur Leiterplatten Produktion (PCB), technische Daten:

  • PCB Typ: zwei-seitig, metallbeschichtet
  • Beschichtet: FR4, 1.55 mm, 35 μm
  • Lötmaske: JA, doppelseitig
  • Kennzeichnung: JA, doppelseitig, weiß
  • Beschichtung: bleifrei, HAL-Verfahren
  • Nicht-metallische Durchführungen: JA (in separatem Set)
  • Kontur: gefräst oder geritzt
  • Gerber files inkl. Bohrdaten

Ausrichtungspunkte:

  • Für die korrekte Positionierung in der Maschine ist es wichtig, Referenzpunkte auf der Platine zu setzten
  • Die Punkte sollten kreisförmig sein. Ein Bereich von mindestens 1 mm um diesen Punkt sollte frei von Lötstoplack sein
  • Die Größe der Referenzpunkte auf der Platine sollte 2mm im Durchmesser und mindestens 6mm vom Mittelpunkt der Passermarken sein

Platinen Abmessungen:

  • Platinenmaße für ein Projekt mit SMD und THT Bestandteilen ist:
  • Maximal: 400 x 300mm (bei Mischbestückung)
  • Maximal: 600x300mm (reine THT Bestückung)

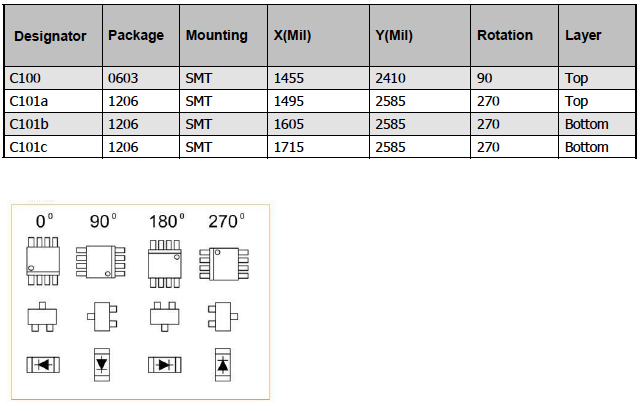

d) Koordinaten der Bauteile (pick&place):

  • Koordinaten der Ausrichtungspunkte in Bezug auf den Referenzpunkt
  • Name (Bauteilerkennung) z.B. C100 -> Designator
  • Gehäusetyp (z.B. 0805) -> Package
  • Koordinaten des Bauteilmittelpunktes in Bezug auf den Referenzpunkt (X (Mil)), (Y (Mil))
  • Bauteiledrehwinkel (Rotation). Für unpolarisierte Bauteile verwenden sie 0 oder 90 Grad, abhängig vom Layout. Drehung von Bauteilen mit bestimmter Polarisation, sollten angegeben werden
  • Empfohlene Dateiformate: xls; xlsx
  • *.pdf Dateiformat wird nicht empfohlen

Wir freuen uns auf Ihre Anfrage.
